บอร์ด Raspberry Pi 3 B+ เป็นบอร์ดคอมพิวเตอร์ขนาดเล็กที่สามารถเชื่อมต่อกับจอมอนิเตอร์ คีย์บอร์ด และเมาส์ได้ สามารถนำมาประยุกต์ใช้ในการทำโครงงานทางด้านอิเล็กทรอนิกส์ การเขียนโปรแกรม หรือเป็นเครื่องคอมพิวเตอร์ตั้งโต๊ะขนาดเล็ก ไม่ว่าจะเป็นการทำงาน Spreadsheet Word Processing ท่องอินเทอร์เน็ต ส่งอีเมล์ หรือเล่นเกมส์ อีกทั้งยังสามารถเล่นไฟล์วีดีโอความละเอียดสูง (High-Definition) ได้อีกด้วย
บอร์ด Raspberry Pi รองรับระบบปฏิบัติการลินุกซ์ (Linux Operating System) ได้หลายระบบ เช่น Raspbian (Debian) Pidora (Fedora) และ Arch Linux เป็นต้น โดยติดตั้งบน SD Card บอร์ด Raspberry Pi นี้ถูกออกแบบมาให้มี CPU GPU และ RAM อยู่ภายในชิปเดียวกัน มีจุดเชื่อมต่อ GPIO ให้ผู้ใช้สามารถนำไปใช้ร่วมกับอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ได้อีกด้วย

บอร์ดขับมอเตอร์ L298N เป็นชุดขับมอเตอร์ชนิด H-Bridge เป็นโมดูลที่ใช้ในการควบคุมความเร็วและทิศทางของมอเตอร์ และยังสามารถนำไปประยุกต์ใช้กับโปรเจคอื่นๆ ได้อีกด้วย เช่น ปรับค่าความสว่างของหลอดไฟ
H-Bridge เป็นวงจรที่สามารถใช้ควบคุมกระแสได้ทั้งขั้วบวกและลบด้วยการควบคุม pulse width modulation (PWM)
PWM หมายถึง การควบคุมช่วงจังหวะการทำงานของอิเล็กตรอน ลองจินตนาการถึงแปรงขดลวดในมอเตอร์เป็นระหัดวิดน้ำ และอิเล็กตรอนเป็นน้ำที่ตกลงมาจากระหัดวิดน้ำ ค่าแรงดันไฟฟ้าก็คล้ายกับกระแสน้ำที่ไหลผ่านระหัดวิดน้ำด้วยความเร็วคงที่ ยิ่งกระแสน้ำไหลเร็วเท่าไร ก็จะหมายความว่าแรงดันไฟฟ้ายิ่งสูงขึ้น แต่มอเตอร์มีอัตราความเร็วคงที่และสามารถเสียหายได้ หากมีแรงดันไฟฟ้าสูงไหลผ่านหรือหยุดทันทีเพื่อที่จะหยุดมอเตอร์ ดังนั้น PWM คล้ายกับการควบคุมระหัดวิดน้ำให้ตักน้ำในจังหวะคง ที่ที่กระแสน้ำคงที่ ยิ่งระหัดวิดน้ำหมุนเร็วเท่าไรช่วงของ pulse ก็จะยาวขึ้น ในทางกลับกันถ้าระหัดวิดน้ำหมุนช้าช่วงของ pulse จะสั้นลง ดังนั้นเพื่อยืดอายุการใช้งานของมอเตอร์จึงควรที่จะควบคุมมอเตอร์ด้วย PWM

Servo Motor คือระบบควบคุมที่ประกอบด้วยไฟฟ้าคอนโทรลและเครื่องกล ใช้สำหรับงานที่ต้องการควบคุมตำแหน่งความเร็ว แรงบิด ความแม่นยำ และความรวดเร็ว เพื่อให้เครื่องกลและไฟฟ้าคอนโทรลทำงานสอดคล้องกันอย่างมีประสิทธิภาพ โดยใช้การควบคุมแบบป้อนกลับ (Feedback Controller) ซึ่งคือระบบควบคุมที่มีการวัดค่าเอาต์พุตของระบบ แล้วนำมาเปรียบเทียบกับค่าอินพุตเพื่อควบคุมและปรับแต่งให้ค่าเอาต์พุตของระบบให้มีค่า เท่ากับหรือใกล้เคียงกับค่าอินพุต

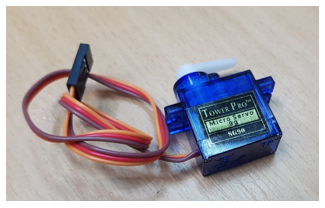

Servo คืออุปกรณ์มอเตอร์ ที่สามารถควบคุมการหมุนที่แม่นยำ เซอร์โว SG90 มีขนาดเล็กแรงบิด 1.2-1.4 kg/cm มีสาย 3 เส้นคือ สีน้ำตาลเป็นสายกราวด์ สีแดงเป็นไฟเข้า 4.8-7.2V สีส้มเป็นสัญญาณอินพุต หมุน 0-180 องศา

HC-SR04 เป็นโมดูลวัดระยะทางที่ใช้หลักการสะท้อนของคลื่นอัลตราโซนิก โดยตัว HC-SR04 มีแหล่งกำเนิดคลื่นอัลตราโซนิกส่งไปสะท้อนกับวัตถุที่อยู่ข้างหน้ากลับมายังตัวรับสัญญาณ โดยระยะทางที่วัดได้จะสัมพันธ์กับระยะเวลาที่คลื่นอัลตราโซนิกเคลื่อนที่ไปกระทบวัตถุและสะท้อนกลับมายังตัวรับ เมื่อรู้ระยะเวลาที่คลื่นอัลตราโซนิกสะท้อนกลับมา จึงนำมาคำนวณหาเป็นระยะทางระหว่างโมดูล HC-SR04 กับวัตถุได้ โดยโมดูล HC-SR04 วัดระยะทางในช่วง 2 ถึง 500 ซม. (5 เมตร) มีความละเอียดอยู่ที่ 0.3 ซม. ใช้ไฟเลี้ยง +5V

Reflective IR Sensor เป็นตัวรับและตัวส่ง infrared ในตัว ตัวสัญญาณ infrared จะส่งสัญญาณออกมา เมื่อมีวัตถุมาบัง คลื่นสัญญาณ infrared ที่ถูกสั่งออกมาจะสะท้อนกลับไปเข้าตัวรับสัญญาณ สามารถนำมาใช้ตรวจจับวัตถุที่อยู่ตรงหน้าได้ และสามารถปรับความไว ระยะการตรวจจับ ใกล้หรือไกลได้
ภายตัวเซ็นเซอร์นี้จะมีตัวส่ง Emitter และ ตัวรับ Receiver ติดตั้งภายในตัวเดียวกัน ทำให้ไม่จำเป็นต้องเดินสายไฟทั้งสองฝั่ง ทำให้การติดตั้งใช้งานได้ง่ายกว่า แต่อย่างไรก็ตามจำเป็นต้องติดตั้งตัวแผ่นสะท้อนหรือ Reflector ไว้ตรงข้ามกับตัวเซ็นเซอร์เอง โดยโฟโต้เซ็นเซอร์แบบที่ใช้แผ่นสะท้อนแบบนี้จะเหมาะสำหรับชิ้นงานที่มีลักษณะทึบแสงไม่เป็นมันวาว เนื่องจากอาจทำให้ตัวเซ็นเซอร์เข้าใจผิดว่าเป็นตัวแผ่นสะท้อน และ ทำให้ทำงานผิดพลาดได้
เซ็นเซอร์นี้จะมีช่วงในการทำงาน หรือ ระยะในการตรวจจับจะได้ใกล้กว่าแบบ Opposed mode ซึ่งในสภาวะการทำงานปกติตัวรับ Receiver จะสามารถรับสัญญาณแสงจากตัวส่ง Emitter ได้ตลอดเวลา เนื่องจากลำแสงจะสะท้อนกับแผ่นสะท้อน Reflector อยู่ตลอดเวลา จะแสดงค่า เป็น 1
หน้าที่หลักของเซ็นเซอร์ชนิดนี้ จะคอยตรวจจับวัตถุที่เคลื่อนที่ตัดผ่านหน้าเซ็นเซอร์ เมื่อวัตถุ หรือ ชิ้นงานผ่านเข้ามาที่หน้าเซ็นเซอร์ แล้วจะการขวางลำแสงที่ส่งจากตัวส่ง Emitter ที่ส่งไปยังแผ่นสะท้อน จึงทำให้ตัวรับ Receiver ไม่สามารถรับลำแสงที่จะสะท้อนกลับมาได้ จะแสดงค่า เป็น 0

Breadboard เป็นอุปกรณ์ที่จะช่วยให้สามารถเชื่อมต่อวงจรเพื่อทดลองง่ายขึ้น ลักษณะของบอร์ดจะเป็นพลาสติกมีรูจำนวนมาก ภายใต้รูเหล่านั้นจะมีการเชื่อมต่อถึงกันอย่างมีรูปแบบ เมื่อนำอุปกรณ์อิเล็กทรอนิกส์มาเสียบ จะทำให้พลังงานไฟฟ้าสามารถไหลจากอุปกรณ์หนึ่ง ไปยังอุปกรณ์หนึ่งได้ ผ่านรูที่มีการเชื่อมต่อกันด้านล่าง พื้นที่การเชื่อมต่อกันของ Breadboard จะแบ่งได้เป็น 2 กลุ่มใหญ่ คือ
กลุ่มแนวตั้ง เป็นกลุ่มที่เป็นพื้นที่สำหรับการเชื่อมต่อวงจร วางอุปกรณ์ จะมีช่องเว้นกลางกลุ่มสำหรับเสียบไอซีตัวถังแบบ DIP และบ่งบอกการแบ่งเขตเชื่อมต่อ
กลุ่มแนวนอน เป็นกลุ่มที่มีการเชื่อมต่อกันในแนวนอน ใช้สำหรับพักไฟที่มาจากแหล่งจ่าย เพื่อใช้สำหรับเชื่อมต่อไฟจากแหล่งจ่ายเลี้ยงให้วงจรต่อไป และจะมีสี สัญลักษณ์สกรีน เพื่อบอกขั้วของแหล่งจ่ายที่ควรนำมาพักไว้ โดยสีแดง จะหมายถึงขั้วบวก และสีดำหรือสีน้ำเงิน จะหมายถึงขั้วลบ

LCD ย่อมาจาก Liquid Crystal Display ซึ่งเป็นจอแสดงผลแบบ (Digital) โดยภาพที่ปรากฏขึ้นเกิดจากแสงที่ถูกปล่อยออกมาจากหลอดไฟด้านหลังของจอภาพ (Black Light) ผ่านชั้นกรองแสง (Polarized filter) แล้ววิ่งไปยัง คริสตัลเหลวที่เรียงตัวด้วยกัน 3 เซลล์คือ แสงสีแดง แสงสีเขียวและแสงสีน้ำเงิน กลายเป็นพิกเซล (Pixel) ที่สว่างสดใสเกิดขึ้น เทคโนโลยีที่พัฒนามาใช้กับ LCD นั้นแบ่งออกเป็น 2 ประเภทคือ
- Passive Matrix หรือที่เรียกว่า Super-Twisted Nematic (STN) เป็นเทคโนโลยีแบบเก่าที่ให้ความคมชัดและความสว่างน้อยกว่า ใช้ในจอโทรศัพท์มือถือทั่วไปหรือจอ Palm ขาวดำเป็นส่วนใหญ่
- Active Matrix หรือที่เรียกว่า Thin Film Transistors (TFT) สามารถแสดงภาพได้คมชัดและสว่างกว่าแบบแรก ใช้ในจอมอนิเตอร์หรือโน๊ตบุ๊ก

Buzzer Module พาสซีฟบัสเซอร์ เป็นอุปกรณ์ทำหน้าที่คล้ายลำโพง แต่ออกแบบมาเพื่อใช้ในการส่งสัญญาณเสียงความถี่สูงๆ บนบอร์ด มีทรานซิสเตอร์สำหรับช่วยขับมาให้แล้ว สามารถต่อใช้งานกับไมโครคอนโทรลเลอร์ได้โดยตรง การใช้งานเพียงเขียนโค้ดสร้างสัญญาณ HIGH LOW สลับกันไปมา ข้อดีของบัสเซอร์แบบพาสซีฟคือสามารถกำหนดความถี่เสียงที่ต้องการได้เอง

Relay module HL-52R เป็นอุปกรณ์ไฟฟ้าชนิดหนึ่ง ซึ่งทำหน้าที่ตัดต่อวงจรแบบเดียวกับสวิตช์ โดยควบคุมการทำงานด้วยไฟฟ้า Relay มีหลายประเภท ตั้งแต่ Relay ขนาดเล็กที่ใช้ในงานอิเล็กทรอนิกส์ทั่วไป จนถึง Relay ขนาดใหญ่ที่ใช้ในงานไฟฟ้าแรงสูง โดยมีรูปร่างหน้าตาแตกต่างกันออกไป แต่มีหลักการทำงานที่คล้ายคลึงกัน สำหรับการนำ Relay ไปใช้งาน จะใช้ในการตัดต่อวงจร ทั้งนี้ Relay ยังสามารถเลือกใช้งานได้หลากหลายรูปแบบ

เซนเซอร์วัดอุณหภูมิและความชื้นสัมพัทธ์ เป็นเซนเซอร์วัดอุณหภูมิและความชื้นสัมพัทธ์แบบดิจิทัล และเชื่อมต่อด้วยสัญญาณเพียงเส้นเดียวแบบสองทิศทาง (bidirectional) ใช้แรงดันไฟเลี้ยงได้ในช่วง 3.3V ถึง 5.2V สามารถวัดค่าอุณหภูมิได้ในช่วง -40 ถึง 80°C ความละเอียดในการวัดอุณหภูมิและความชื้น คือ 0.5°C และ 0.1%RH

เซนเซอร์วัดความชื้นในดิน ใช้วัดความชื้นในดิน หรือใช้เป็นเซ็นเซอร์น้ำ สามารถต่อใช้งานกับไมโครคอนโทรลเลอร์ โดยใช้อนาล็อกอินพุตอ่านค่าความชื้น หรือเลือกใช้สัญญาณดิจิตอลที่ส่งมาจากโมดูล สามารถปรับความไวได้ด้วยการปรับ Trimpot ใช้หลักการตรวจสอบประจุของวัสดุ ถ้ามีค่าประจุมากแสดงว่าแสดงว่าชื้นมาก เนื่องจากใช้หลักการของการวัดประจุ ดังนั้นแผ่นเซนเซอร์จึงไม่ต้องสัมผัสกับดินหรือวัสดุโดยตรง จึงทนทานและแม่นยำกว่า โมดูลวัดความชื้นในดินนี้ ให้ค่าออกเป็นค่า Analog

Keypad เป็นหนึ่งในอุปกรณ์อินพุตที่นิยมใช้ในงานด้านระบบสมองกลฝังตัวมากที่สุด เราสามารถพบเห็นการใช้งาน Keypad ได้จากตู้อัตโนมัติต่าง ๆ เช่น ตู้เติมเงินมือถือ ตู้ซื้อขนมปัง ตู้ ATM ซึ่งแต่ละตู้นำมาใช้เพื่อให้ผู้ใช้บริการกรอกข้อมูลที่เป็นตัวเลขเข้าไป เช่น หมายเลขโทรศัพท์ จำนวนเงิน หมายเลขสินค้า หมายเลขบัญชี รหัสผ่านบัตร ATM แม้เราจะพบเห็นการใช้งาน Keypad ได้ทั่วไป แต่การนำ Keypad มาต่อใช้งานกลับยากอย่างน่าประหลาดใจ Keypad มักจะบอกขนาดเป็นจำนวนแถว x จำนวนคอลั่ม เช่น มี 1 แถว 4 คอลั่มน์ มักจะเขียน 1x4 หรือมี 4 แถว 3 คอลั่มน์ มักจะเขียน 4x3 และ 4 แถว 4 คอลั่มน์ จะเขียนเป็น 4x4

เซนเซอร์วัดแก๊สและควัน เป็นโมดูลตรวจวัดแก๊ส ที่ไวต่อแก๊สไวไฟในกลุ่ม LPG, i-butane, propane, methane ,alcohol, Hydrogen รวมไปถึงควันไฟที่เกิดจากการเผาไหม้ด้วย จึงเป็นเซ็นเซอร์ที่นิยมนำมาใช้ในการตรวจจับการรั่วของแก๊สต่างๆ เพื่อป้องกันอันตรายที่จะเกิดขึ้น จากการรั่วไหลนั้นได้
- ใช้แรงดัน 5V
- ให้เอาท์พุตทั้งสัญญาณอนาลอกซึ่งเป็นค่าที่วัดได้จริง และสัญญาณดิจิตอลสามารถปรับตั้งระดับแจ้งเตือนได้ (ใช้ LM393 เป็นวงจรเปรียบเทียบแรงดัน)
- เมื่อป้อนแรงดันให้แก่เซ็นเซอร์ ต้องรอการอุ่นชิพอย่างน้อย 20 วินาที ก่อนทำการวัดค่า

Raspberry Pi Camera Board เป็นโมดูลกล้องที่ออกแบบมาใช้งานร่วมกับบอร์ด Raspberry Pi โดย
สามารถเชื่อมต่อกับซอกเก็ต CAMERA บนบอร์ด ที่มีการเชื่อมต่อแบบ CSI bus ได้ทันที และยังเหมาะสำหรับงานวิดีโอความละเอียดสูงและการถ่ายภาพนิ่ง นอกจากนี้คุณยังสามารถถ่ายภาพแบบ time-lapse  และ slow-motion
นอกจากนี้ยังมีฟังก์ชั่นการควบคุมอัตโนมัติเช่นการควบคุมการเปิดรับความสมดุลสีแสงขาว (white balance) และการตรวจจับความสว่างอีกด้วย

แอลดีอาร์(LDR) หรือชื่อเต็มๆคือ Light Dependent คือ ความต้านทานชนิดที่ไวต่อแสง ตัวต้านทานนี้สามารถเปลี่ยนสภาพทางความนำไฟฟ้า ได้เมื่อมีแสงมาตกกระทบ บางครั้งเรียกว่าโฟโตรีซีสเตอร์ ( Photo Resistor) หรือ โฟโตคอนดัคเตอร์ (Photo Conductor) เป็นตัวต้านทานที่ทำมาจากสารกึ่งตัวนำ (Semiconductor) ประเภทแคดเมี่ยมซัลไฟด์ ( Cds : Cadmium Sulfide) หรือแคดเมี่ยมซิลินายส์ ( CdSe : Cadmium Selenide) ซึ่งทั้งสองตัวนี้ก็เป็นสารประเภทกึ่งตัวนำ เอามาฉาบลงบนแผ่นเซรามิกที่ใช้เป็นฐานรองแล้วต่อขาจากสารที่ฉาบ ไว้ออกมา
การทำงานของ LDR เพราะว่าเป็นสารกึ่งตัวนำ เวลามีแสงตกกระทบลงไปก็จะถ่ายทอดพลังงาน ให้กับสาร ที่ฉาบอยู่ ทำให้เกิดโฮลกับอิเล็กตรอนวิ่งกันพล่าน. การที่มีโฮล กับอิเล็กตรอนอิสระนี้มากก็เท่ากับ ความต้านทานลดลงนั่นเอง ยิ่ง ความเข้มของแสงที่ตกกระทบมากเท่าไร ความต้านทานก็ยิ่งลดลงมากเท่านั้น

MCP3008 (Microchip) เป็น Chip แปลงสัญญาณ Analog ให้เป็นสัญญาณ Digital ด้วยจำนวน 8 Channels 10 Bit ADC โดยต่อผ่าน SPI interface MCP3008 นี้สามารถต่อใช้งานร่วมกับบอร์ด microcontroller อาทิเช่น Raspberry Pi ซึ่งตัวบอร์ด Raspberry Pi สามารถรับได้แต่สัญญาณ Digital เท่านั้น แต่สัญญาณที่เข้ามาเป็น Analog จึงต้องใช้ MCP3008 แปลงสัญญาณให้ก่อน

สำหรับ SD Card ที่เหมาะสมนำมาใช้กับบอร์ด RPI จะต้องมีหน่วยความจำไม่น้อยกว่า 8GB (Raspberry Linux) โดยเฉพาะถ้าต้องการลงระบบปฏิบัติการ Windows 10 ควรใช้ SD Card ที่มีหน่วยความจำตั้งแต่ 16-32 GB ขึ้นไป จึงจะทำงานได้ดี “ไม่อืด”

สำหรับอะแดปเตอร์นี้ หัวที่ใช้เสียบป้อนไปเข้าบอร์ด RPI จะต้องเป็นแบบ Micro USB ซึ่งจะคล้ายกับสายชาร์จสมาร์ตโฟน บางรุ่นบางยี่ห้อ

สำหรับสาย HDMI จะใช้ร่วมกับจอมอนิเตอร์ที่มีขั้วเสียบ HDMI ซึ่งจะสามารถส่งสัญญาณภาพและเสียงจากบอร์ด RPI ไปยังจอมอนิเตอร์ โดยหากจอมอนิเตอร์เป็นรุ่นเก่าที่ไม่มีขั้วเสียบ HDMI (มีแต่ VGA) อาจใช้หัวแปลง HDMI เป็น VGA มาใช้แทนได้ หรือหากจะใช้บอร์ด RPI ร่วมกับเครื่องรับโทรศัพท์ที่มีเพียงระบบ AV (Audio Video) ก็สามารถใช้ได้โดยการใช้สายแจ็ค TSR (เข้า RCA (ออก) หรือเข้า 1 (TSR) ออก 3 (RCA)
