การถ่ายรูปและแสดงรูปภาพบนหน้าจอ

อุปกรณ์
1. KOI Kittenbot

2. Robotbit

3. Micro:bit V.2

4. ถ่านชาร์จ 18650

5. สาย Micro USB 2 เส้น สำหรับเชื่อมต่อบอร์ด Micro:bit กับคอมพิวเตอร์ และสำหรับจ่ายไฟเลี้ยงให้ KOI Kittenbot

ขั้นตอนการต่อวงจร

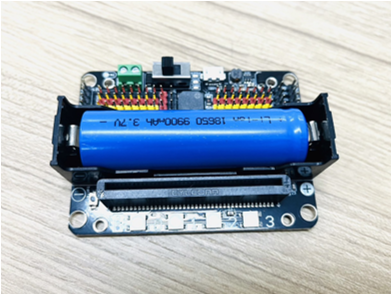

1. ใส่ถ่านชาร์จบนบอร์ดขยาย Robotbit โดยใส่ขั้ว + และขั้ว - ให้ถูกต้อง

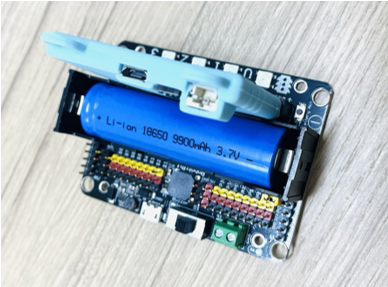

2. เสียบบอร์ด Micro:bit เข้ากับบอร์ดขยาย Robotbit

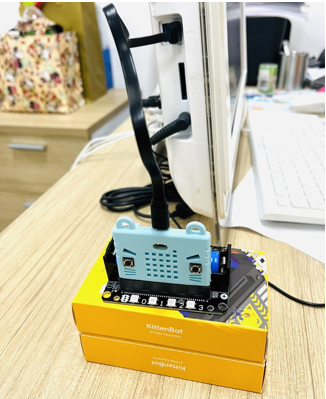

3. เสียบสาย Micro USB เชื่อมต่อบอร์ด Micro:bit กับคอมพิวเตอร์

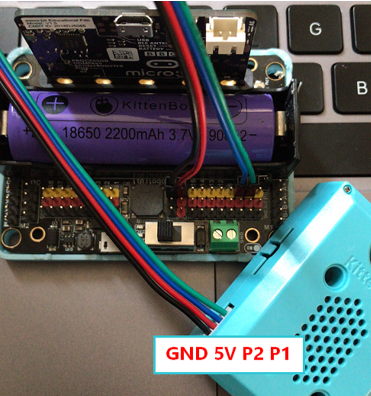

4. เชื่อมต่อ KOI Kittenbot กับ Robotbit
    - GND ของ KOI (สายสีดำ) ต่อเข้ากับขา GND ของ Robotbit
    - VIN ของ KOI (สายสีแดง) ต่อเข้ากับขา 5V ของ Robotbit
    - Tx ของ KOI (สายสีน้ำเงิน) ต่อเข้ากับขา P2 ของ Robotbit
    - Rx ของ KOI (สายสีเขียว) ต่อเข้ากับขา P1 ของ Robotbit
    - เสียบสาย Micro USB เพื่อจ่ายไฟเลี้ยงให้ KOI

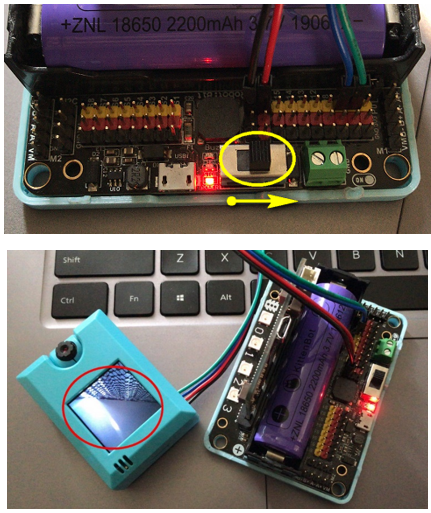

5. เปิดสวิตช์ Robotbit ไฟที่บอร์ดขยาย Robotbit จะติด และหน้าจอ KOI จะสว่างขึ้น

เขียนโปรแกรมด้วย Makecode Online

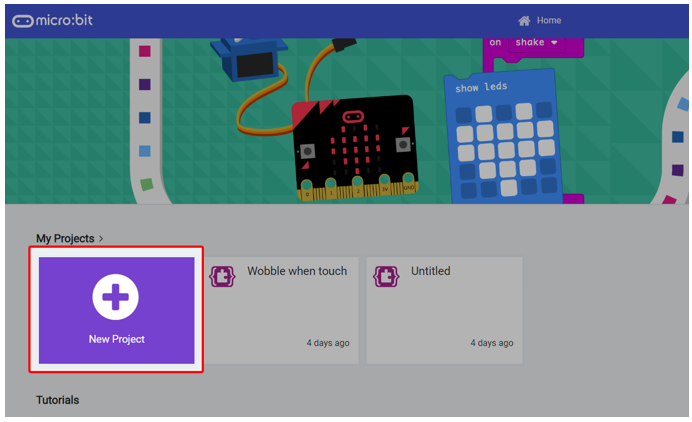

1. เข้าเว็บไซต์ https://makecode.microbit.org/ แล้วคลิกเมนู New Project

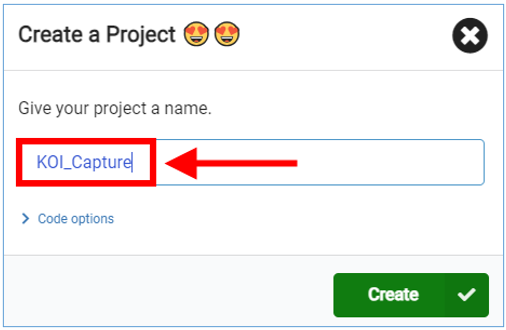

2. ตั้งชื่อโปรเจ็คต์ จากนั้นคลิกปุ่ม Create

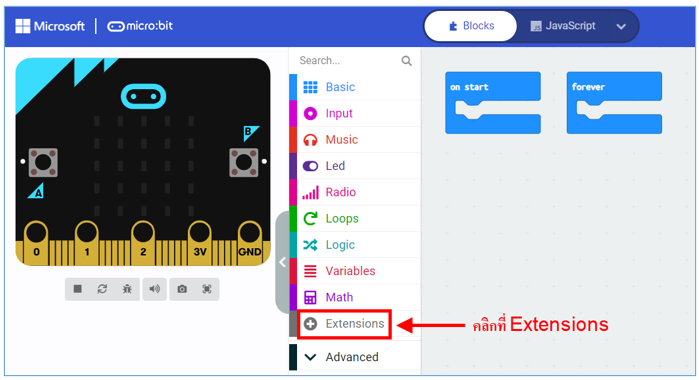

3. ดาวน์โหลด Extensions ที่ชื่อว่า “koi” โดยคลิกที่ Extensions

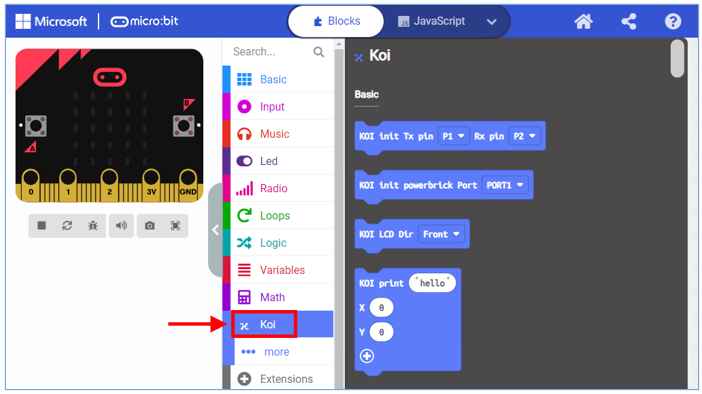

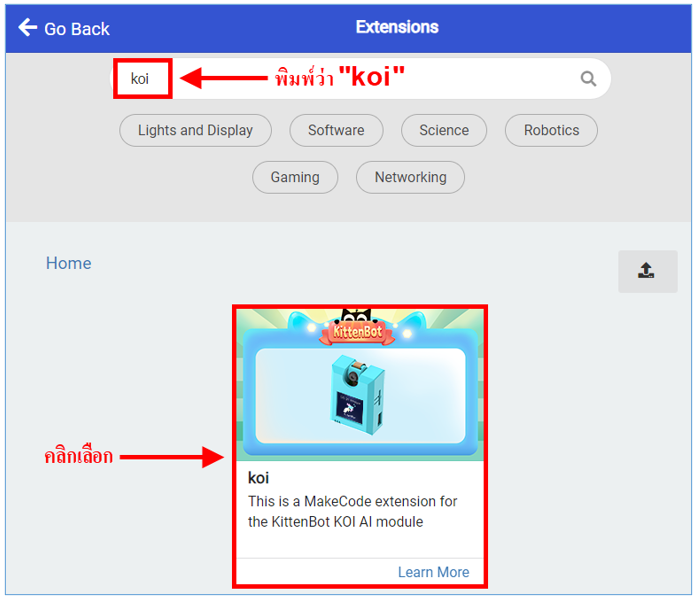

4. พิมพ์คำว่า “koi” จากนั้นคลิกเลือก koi เพื่อทำการเพิ่ม Extension ในการใช้งานกล้อง KOI

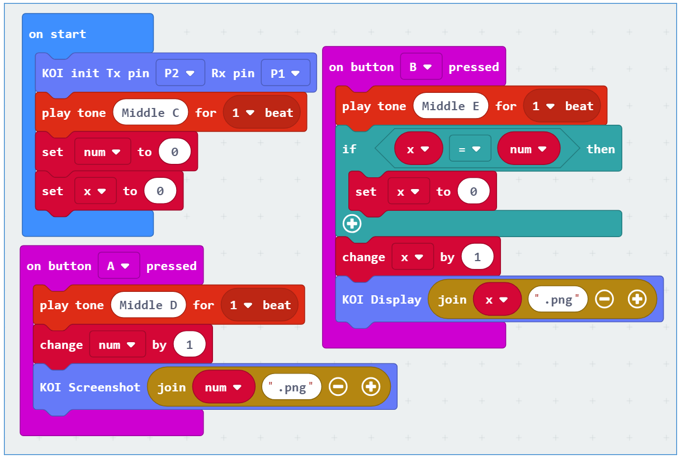

6. เขียนโค้ดคำสั่ง ดังรูป

ผลลัพธ์ของโปรแกรม
เมื่อดาวน์โหลดโปรแกรมลง Micro:bit จากนั้นกดปุ่ม A ที่บอร์ด Micro:bit เพื่อ “ถ่ายภาพ” หน้าจอ KOI จะแสดงข้อความว่า “Save 1.png” หากกดปุ่ม A ไปเรื่อย ๆ ชื่อไฟล์ที่เป็นตัวเลขจะเปลี่ยนไปเรื่อย ๆ ทีละ 1 โดยบันทึกไฟล์นามสกุล .png หากกดปุ่ม B ที่บอร์ด Micro:bit เพื่อแสดงภาพถ่ายที่ละรูป ตั้งแต่รูปแรกจนถึงรูปสุดท้าย

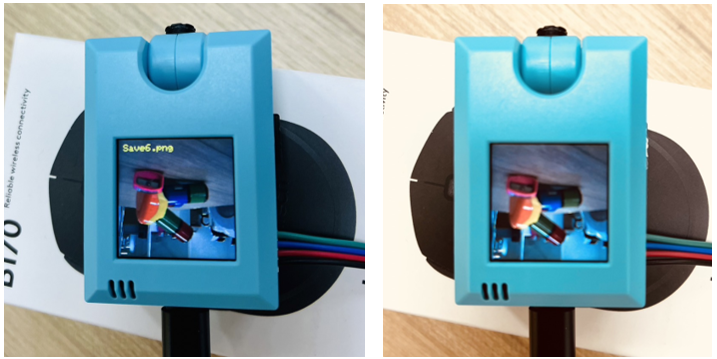

(รูปซ้าย) เมื่อกดปุ่ม A จะถ่ายภาพ, (รูปขวา) เมื่อกดปุ่ม B จะแสดงภาพ
